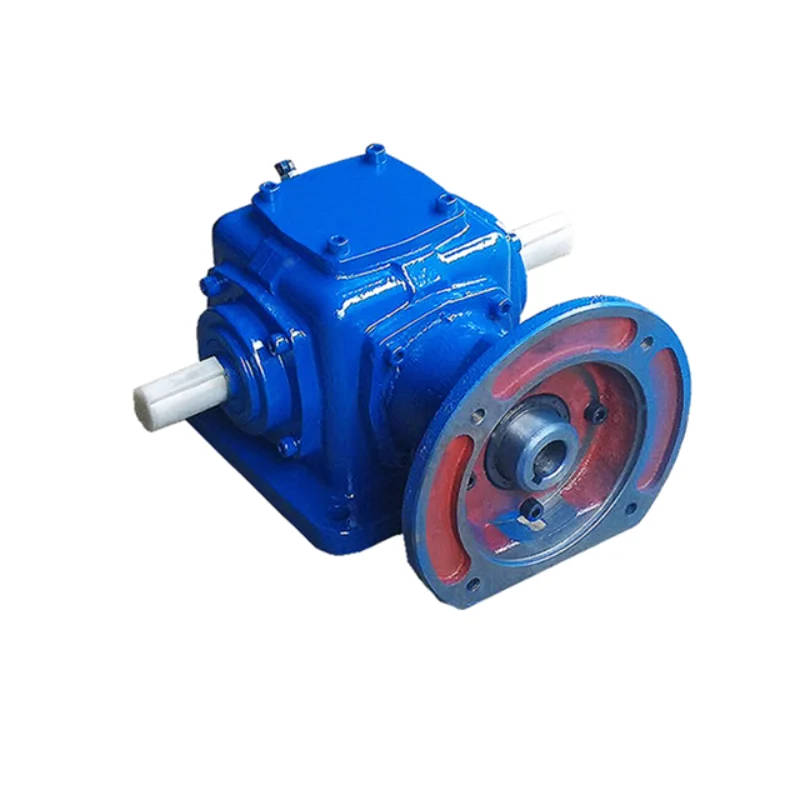

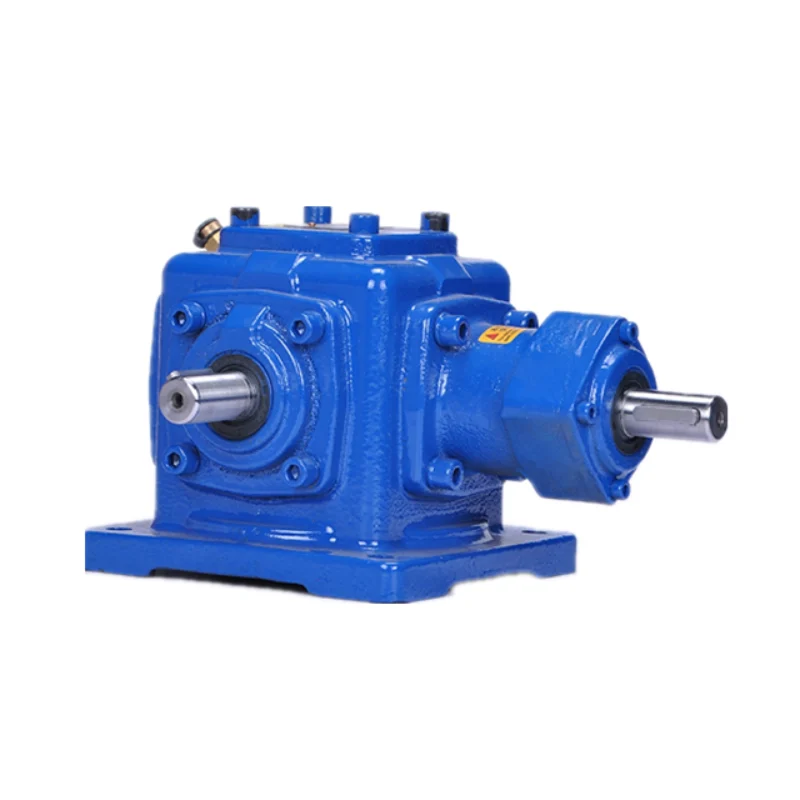

T-Serie Spiral-Kegelzahnrad-Reduzierer
Der T-Serie Spiral-Kegelgetriebe-Reduzierer überträgt die Leistung zwischen den sich schneidenden Wellen durch eine kompakte rechtwinklige Struktur. Spiralförmige Kegelräder erzeugen allmählichen Zahnkontakt, was die Bewegung sanft hält und Vibrationen reduziert. Die Einheit unterstützt mehrere Übersetzungsverhältnisse und passt sich an unterschiedliche Installationslayouts an. Er kann sich mit Motoren oder anderen Energiequellen verbinden und dabei ein konstantes Drehmoment aufrechterhalten. Diese Konfiguration ermöglicht ein konsistentes Übertragungsverhalten in Systemen, die eine Richtungsänderung und stabile mechanische Leistung erfordern.
Produktmerkmale
🟢 Selbstverriegelungsfähigkeit — Bietet eine sichere Positionierung und stabile Übertragung in mechanischen Systemen.
🟢 Mehrere Fahrmethoden — Kann direkt von Motoren angetrieben werden, Weitere Energiequellen, oder manuelle Steuerung.
🟢 Anpassbare Lösung – Entworfen, um Ihren Bedürfnissen gerecht zu werden.
🟢 Kompaktes und leichtes Design — Kompakte Konfiguration mit geringer Größe und leichter Struktur für einfache Installation.
🟢 Flexible Installation und Verbindung — Bequeme Installation, Flexibler Betrieb, und mehrere Verbindungsformen.
🟢 Hohe Zuverlässigkeit und lange Lebensdauer — Stabile Leistung mit hoher Zuverlässigkeit und verlängerter Lebensdauer.
🟢 Standardisierte Übersetzungsverhältnisse — Verfügbare Verhältnisse umfassen 1:1, 1.5:1, 2:1, 2.5:1, 3:1, 4:1, und 5:1.
🟢 Hohe Übertragungseffizienz — Die durchschnittliche Übertragungseffizienz erreicht 98 %.
🟢 Breite Anwendungsbereiche — Geeignet für Flugzeugwartungsplattformen, Sonnensysteme, Maschinen, Metallurgie, Wasserkonservation, Medizin, Chemisch, Kultur, und Hygieneindustrien.
Spiralkegelgetriebe-Reduzierer für rechtwinkligen Getriebesysteme
Der Spiral-Kegelzahnradreduzierer überträgt die Drehbewegung zwischen den sich schneidenden Wellen durch eine spiralförmige Zahn-Engagementstruktur. Die Zahnradgeometrie ermöglicht einen allmählichen Kontakt entlang der Zahnoberfläche, was die Bewegung stabil hält und die plötzliche Belastung reduziert. Dieses Design unterstützt eine gerichtete Kraftübertragung innerhalb kompakter mechanischer Anlagen.
Spiral-Kegelgetriebe-Struktur für die Übertragung der Richtungskraft
- Spiralzahnzähne erzeugen während der Rotation fortschreitenden Kontakt
- Rechteckige Struktur unterstützt die sich schneidende Wellenübertragung
- Mehrfachübersetzungsoptionen ermöglichen eine flexible Drehzahlanpassung
- Kompaktes Design unterstützt die Integration in begrenzte Räume
Die Eingangswelle treibt das Kegelzahnrad an, die die Bewegung durch einen definierten Winkel umlenkt, typischerweise neunzig Grad. Diese Richtungsänderung ermöglicht es, dass die Geräteanordnungen kompakt bleiben und gleichzeitig eine effektive Kraftübertragung erhalten bleiben. Die spiralförmige Zahnform verteilt den Kontakt über eine größere Fläche, was hilft, eine gleichmäßige Drehmomentübertragung zu gewährleisten.
Während die Rotation weitergeht, Die Wechselwirkung des Zahnrads folgt einem rollenden Kontaktmuster entlang der Zahnoberfläche. Diese Bewegung hilft, lokale Belastungen zu reduzieren und unterstützt ein gleichmäßiges Übertragungsverhalten. Die Anordnung hält einen stabilen Ausgang, selbst wenn sich die Lastverhältnisse während des Betriebs verschieben.
Verbindungsoptionen ermöglichen es dem Reduzierer, mit Motoren zu verbinden, Schaltantriebe, oder andere Leistungseingänge. Wellenausrichtung und Befestigungspositionen können sich an verschiedene Gerätestrukturen anpassen, was eine flexible Systemintegration ermöglicht, ohne die Getriebestabilität zu verändern.
Technische Spezifikationen
Branchenanwendungen
-
Verpackungsmaschinen
Kartongierung, Füllung, Versiegelung, Förderbandsysteme -
Materialhandhabungssysteme
Förderbänder, Hebezüge, Automatisierte Speicherung, Sortierer -
Misch- und Rührausrüstung
Mixer, Agitatoren, Mixer, Industrielle Verarbeiter -
Fördersysteme
Förderbänder, Walzenförderbänder, Transfersysteme, Materialhandhabung
Durchstöbern Sie unsere Fallstudien oder sprechen Sie direkt mit unseren Ingenieuren, um Ihre Anwendung zu besprechen.
Senden Sie uns Ihre Anforderungen
Suchen Sie die richtige Getriebelösung für Ihre Geräte? Mingye Machinery bietet professionelle Unterstützung bei der Auswahl von Getriebemotoren, Getriebe, und Antriebseinheiten, sowie flexible OEM- und Produktanpassungsdienste.
Brauche Hilfe bei der Wahl des richtigen Getriebes?
- Produktkategorie oder bevorzugtes Modell
- Wichtige technische Parameter (Macht, Geschwindigkeit, Getriebeverhältnis, Drehmoment)
- Geschätzte Bestellmenge
- Installation oder Ausrüstungsanforderungen
- OEM- oder spezielle Konfigurationsanforderungen
