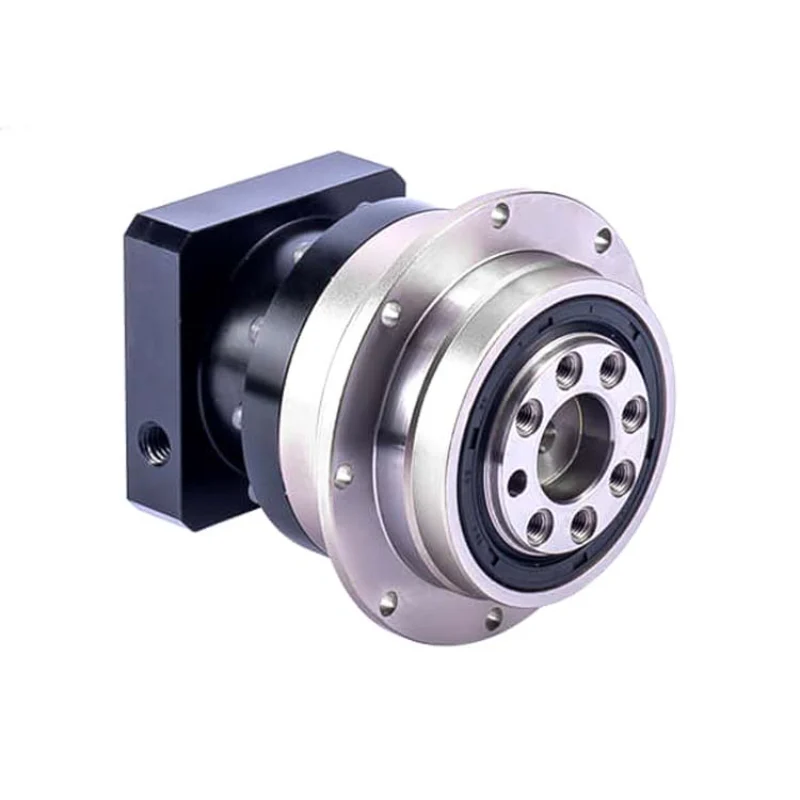

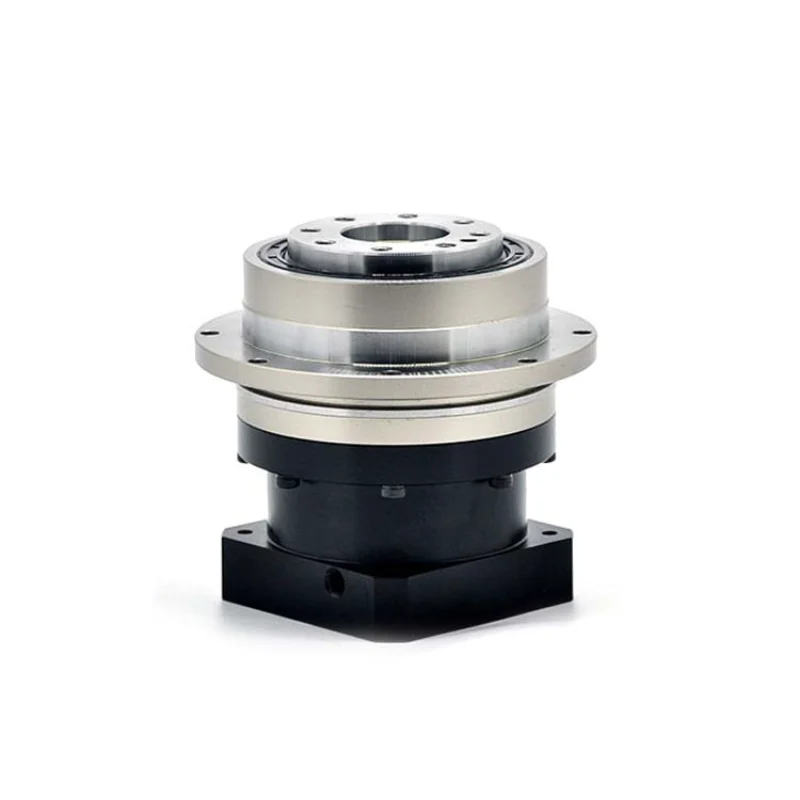

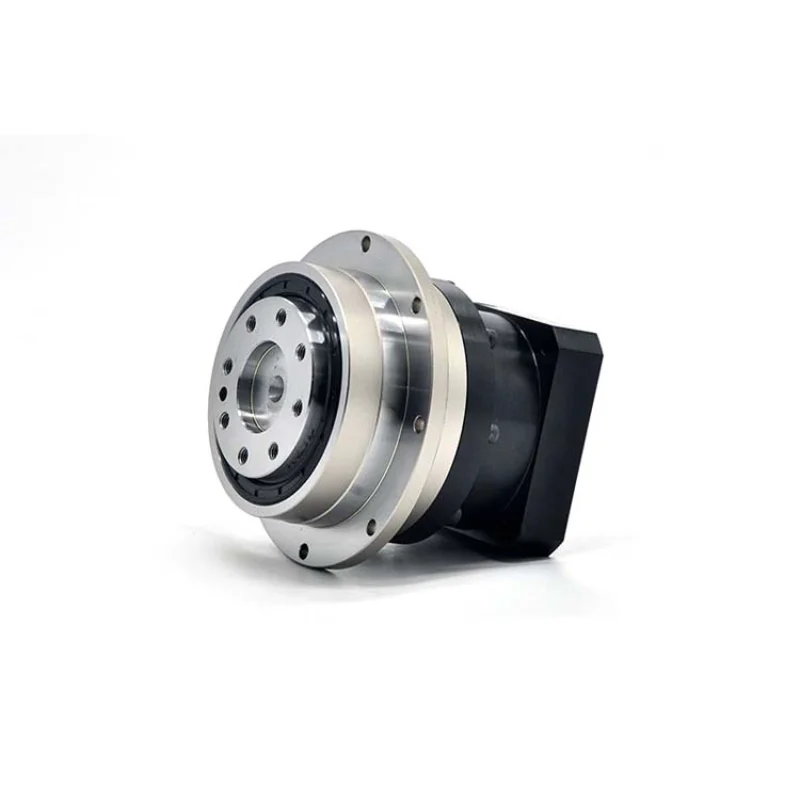

Hochpräziser Planetenreduzer
PAB-Serie Planetenreduzer zeichnet sich durch eine hohe Präzision aus, Geringer Rückschlag, und starke Torsionssteifigkeit für anspruchsvolle Bewegungssteuerungssysteme. Seine kompakte Inline-Struktur ermöglicht eine platzeffiziente Installation, während die Doppellager-Unterstützung die Lastkapazität und die Getriebestabilität verbessert. Der selbstausrichtende Eingangsflansch ermöglicht eine schnelle und präzise Motorverbindung. Das Design des Helixgetriebes verbessert die Kontaktbedingungen, Sie helfen, Vibrationen zu reduzieren und einen reibungslosen Betrieb zu gewährleisten. Diese Konfiguration unterstützt eine konstante Leistung und eine zuverlässige Drehmomentübertragung in Automatisierungs- und Industriemaschinen.
Produktmerkmale
🟢 Hohe Präzision & Niedrige Gegenreaktion — Erhältlich in P0- und P1-Präzisionsklassen mit Spiel von nur 1 Bogenminute, Sicherstellung einer genauen Bewegungssteuerung.
🟢 Hohe Torsionssteifheit — Die Planetengetriebe werden an beiden Enden von vollen Nadelrollen getragen., Verbesserung der Steifigkeit und Getriebestabilität.
🟢 Starke Tragfähigkeit — Die Ausgangswelle wird von zwei konischen Rollenlagern getragen., was eine höhere Lastkapazität und Langlebigkeit bietet.
🟢 Kompaktes Inline-Design — Quadratische Gehäuse und Inline-Struktur reduzieren den Installationsraum und verbessern die Systemintegration.
🟢 Schnelle Motorverbindung — Ein selbstausrichtender Eingangsflansch ermöglicht eine schnelle und stabile Verbindung mit verschiedenen Motorwellen.
🟢 Lange Dienstzeit — Das Getriebe der Schraubgetriebe sorgt für einen reibungsloseren Betrieb, Geringeres Rauschen, und verlängerte Betriebsdauer.
🟢 Anpassbare Maße — Die Getriebemaße können an verschiedene Motortypen und Anwendungsanforderungen angepasst werden..
Planetenreduzierung für präzise Bewegungssteuerungssysteme
Der Planetenreduktor liefert eine kontrollierte Drehzahlreduzierung und stabile Drehmomentabgabe in Systemen, die eine präzise Bewegungssteuerung erfordern. Der Planetenreduzer verwendet ein zentrales Sonnengetriebe, Mehrere Planetenzahnräder, und ein Zahnrad, das die Leistung gleichmäßig über das Getriebesystem verteilt. Diese Anordnung unterstützt geringen Spiel und hohe Torsionssteifigkeit, was stabile Leistung während des kontinuierlichen Betriebs ermöglicht.
Planetengetriebestruktur für hochpräzise Übertragung
- Die Mehrganganordnung verteilt die Last im gesamten System
- Das Design mit geringem Spiel unterstützt eine präzise Bewegungssteuerung
- Die Inline-Struktur unterstützt die Integration kompakter Systeme
- Doppellagerstütze verbessert die Tragfähigkeit und Stabilität
Der Getriebevorgang beginnt mit der Eingangswelle, die das Sonnenrad antreibt, wodurch die Bewegung auf die Zahnräder des Planeten übertragen wird. Diese Zahnräder drehen sich innerhalb des Zahnrads und verteilen die Last über mehrere Kontaktpunkte. Diese Interaktion ermöglicht einen stabilen Drehmomentabgang bei gleichzeitiger kontrollierter Drehzahl. Die gleichmäßige Lastverteilung hilft, die Belastung einzelner Komponenten zu reduzieren und unterstützt eine konstante mechanische Leistung.
Während des Betriebs, Präzisionsgefräste Helixzahnräder verbessern die Kontaktbedingungen, Das hilft, Vibrationen zu reduzieren und eine sanfte Bewegung zu ermöglichen. Gleichzeitig, Die doppelte Lagertragstruktur erhöht die Steifigkeit und erhält die Ausrichtung zwischen den Komponenten. Dies trägt zu einer stabilen Getriebeleistung unter wechselnden Lastbedingungen bei.
Das Gehäuse schützt die inneren Komponenten und erhält gleichzeitig die Schmierbedingungen für den kontinuierlichen Betrieb aufrechterhalten. Die kompakte Inline-Struktur vereinfacht die Installation und unterstützt die Integration mit verschiedenen Motorsystemen. Planetenreduzierung eignet sich gut in Automatisierungsanlagen und präzisen mechanischen Systemen, bei denen stabile Bewegungssteuerung und kompaktes Design erforderlich sind.
Produktbeschreibung
Branchenanwendungen
-
Bergbau und Schwerindustrie
Crushers, Futterspender, Mühlen, Schwerlast-Förderbänder -
Kautschuk- und Kunststoffmaschinen
Extruder, Mixer, Kalender, Verarbeitungslinien -
Materialhandhabungssysteme
Förderbänder, Hebezüge, Automatisierte Speicherung, Sortierer -
Misch- und Rührausrüstung
Mixer, Agitatoren, Mixer, Industrielle Verarbeiter
