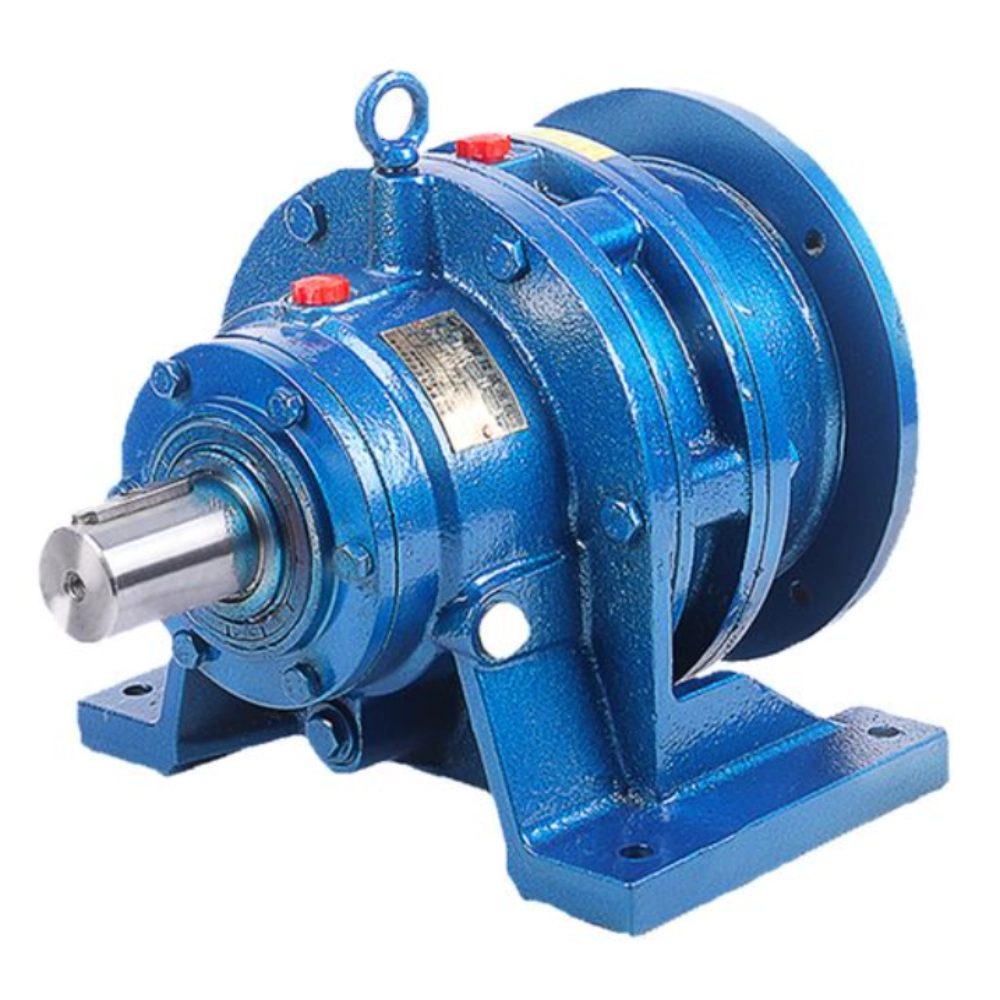

BWD-Serie Planetarischer Zykloidreduzer
Der planetarische zykloidale Reduzer kombiniert planetares Getriebe mit zykloidaler Bewegung, um kontrollierte Drehzahlreduzierung und stabile Drehmomentabgabe zu erreichen. Der Exzentrik treibt zykloidale Scheiben an, um kontinuierlichen Rollkontakt herzustellen, was hilft, Vibrationen während des Betriebs zu reduzieren. Seine Struktur unterstützt hohe Reduktionsverhältnisse innerhalb kompakter Abmessungen und sorgt dabei für eine konstante Leistung. Gleichzeitig, Das interne Design verteilt die Last über mehrere Kontaktpunkte, wodurch das System unter wechselnden Lastbedingungen in kontinuierlichen mechanischen Umgebungen reibungslos arbeiten kann.
Produktmerkmale
Alle planetaren zykloidalen Reduzervorrichtungen lassen sich in drei Teile unterteilen:Eingabeteil,Verzögerungsteil und Ausgangsteil.
Die Versetzung an der Eingangswelle ist mit einer 180°C doppelten Exzentrischhülse ausgestattet,ausgestattet mit zwei Kugellagern an der exzentrischen Hülse,die Bildung des H-Zwei-Zykloid-Zahnrad-Mittellochs ist die exzentrische Hülse auf dem Dreharm-Lagerlauf,und durch ein Kördel aus Zykloidzahnrad und einen Stiftzahnring des Zahnrads, der sich einschöpft.,Weniger schlechte Mechanismus zur Reduktion des Zahnnetzes,(um die Reibung zu verringern,im kleinen Verhältnis des Drehzahlreduzers,Die Nadel mit den Nadelzähnen auf dem Zahnradsatz).
Wenn die Eingangswelle mit exzentrischer Hülse eine Woche lang dreht,aufgrund der Profilkurve der Zykloidzahnzahne und durch eine Nadel an den Zahnzähnen begrenzt,die Bewegung des Zykloidzahnrads wird sowohl zur Umdrehung als auch zur Rotation der Flugzeugbewegung,und die Eingangswelle werden eine Woche lang hergestellt,Exzentrischer Sleeve dreht ebenfalls die Woche,Ein Zykloidgetriebe in entgegengesetzter Richtung um eine große Zahndifferenzreduktion wird erreicht, dann mit Hilfe des Pf W Ausgangsmechanismus,Das Zykloidzahnrad dreht sich bei niedriger Geschwindigkeit durch die Stiftwelle,an die Ausgangswelle geleitet,Eine niedrige Ausgangsdrehzahl kann erreicht werden.
Planetarischer zykloidaler Reduzer für Hochübersetzungsübertragungssysteme
Ein planetarer zykloidaler Reduzer liefert eine kontrollierte Drehzahlreduzierung und stabile Drehmomentabgabe durch eine K-H-V-Planetengetriebestruktur. Er verwendet einen doppelt exzentrischen Mechanismus, um zykloidale Scheiben anzutreiben, die mit einem Stiftzahnring verknüpft sind, um ein Differentialzahn-Netz zu bilden. Diese Struktur unterstützt eine sanfte Bewegung und sorgt für eine stabile Getriebeleistung während des kontinuierlichen Betriebs.
Zykloidale Planetenstruktur für stabile Bewegungssteuerung
- Doppelte Exzentrische Hülse erzeugt eine kontinuierliche Bahnbewegung
- Differenziales Zahnnetz unterstützt ein hohes Reduktionsverhältnis
- Mehrpunktkontakt verbessert die Lastverteilung
- Kompakte Struktur unterstützt die Installation bei begrenztem Platz
Der Getriebevorgang beginnt, wenn die Eingangswelle die Exzentrizhülsen dreht. Diese Bewegung bewirkt, dass die zykloidalen Scheiben sowohl Rotation als auch Umdrehung ausführen. Gleichzeitig, Die Scheiben greifen mit dem Stiftzahnrad in, wodurch eine Differentialbewegung entsteht, die die Geschwindigkeit verringert und gleichzeitig das Drehmoment erhöht. Dieser Mechanismus ermöglicht es dem Reduzierer, innerhalb einer kompakten Struktur ein großes Reduktionsverhältnis zu erreichen.
Während die Rotation weitergeht, mehrere Zähne bleiben in Kontakt, was hilft, die Last gleichmäßig im System zu verteilen. Dies reduziert die Belastung einzelner Bauteile und hält den Drehmomentabgang unter wechselnden Lastbedingungen stabil. Außerdem, Der rollende Kontakt zwischen der zykloidalen Scheibe und dem Stiftzahnrad hilft, die Reibung zu verringern und einen reibungslosen Betrieb zu gewährleisten.
Das geschlossene Gehäuse schützt die Innenkomponenten und sorgt gleichzeitig für stabile Schmierbedingungen. Diese Struktur unterstützt eine konstante Bewegung über längere Betriebszyklen hinweg. Planetarischer zykloidaler Reduzer funktioniert gut in Systemen, die eine kompakte Größe erfordern, Stabiles Getriebe, und hohe Reduzierungsleistung.
Technische Spezifikationen
Branchenanwendungen
-
Kautschuk- und Kunststoffmaschinen
Extruder, Mixer, Kalender, Verarbeitungslinien -
Bergbau und Schwerindustrie
Crushers, Futterspender, Mühlen, Schwerlast-Förderbänder -
Misch- und Rührausrüstung
Mixer, Agitatoren, Mixer, Industrielle Verarbeiter -
Fördersysteme
Förderbänder, Walzenförderbänder, Transfersysteme, Materialhandhabung
