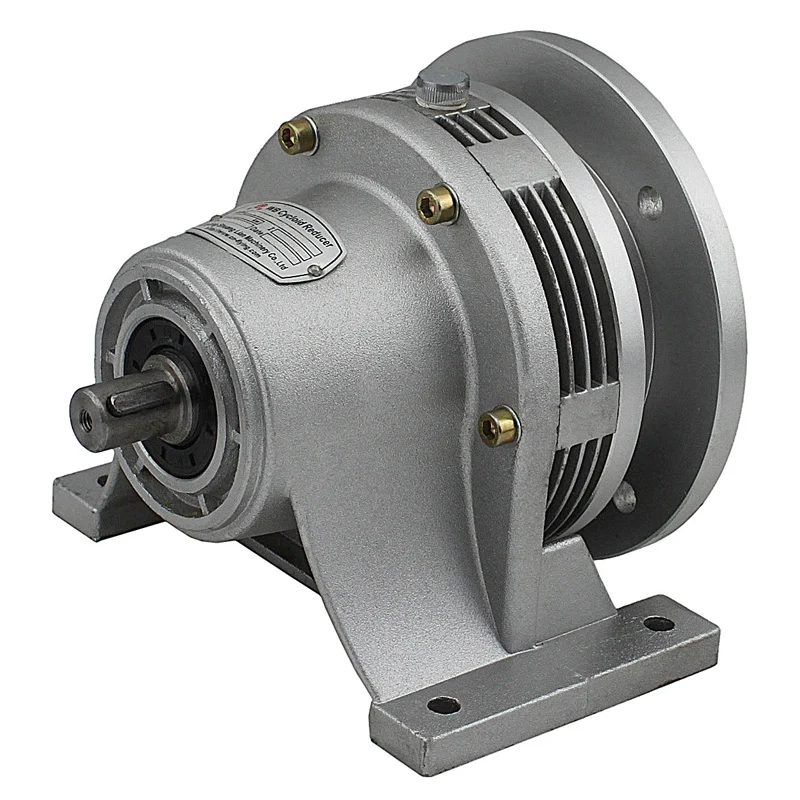

Horizontaler mikrozykloidaler Reduzer

Horizontaler Mikrozykloidreduzer für kompakte Übertragungssysteme

Horizontaler Mikrozykloidreduzer sorgt für eine kontrollierte Drehzahlreduzierung und stabile Drehmomentabgabe durch eine kompakte zykloidale Getriebestruktur. Der horizontale Mikrozykloidreduzer der WB-Serie verwendet einen exzentrischen Bewegungsmechanismus, um die zykloidale Scheibe anzutreiben, das mit einem Stift-Getriebe einrastet, um eine sanfte und stabile Übertragung zu erreichen. Diese Konfiguration unterstützt kompakte Geräte, bei denen Platz und Gewicht sorgfältig verwaltet werden müssen, während eine konstante mechanische Leistung gewährleistet bleibt.

Zykloidale Struktur für leichten und stabilen Betrieb

• Das Gehäuse von Aluminiumlegierung reduziert das Gesamtgewicht
• Das vorgeschmierte Design unterstützt eine einfache Installation
• Flexible Montage unterstützt mehrere Installationsrichtungen
• Mehrpunktkontakt verbessert die Lastverteilung

Der Getriebevorgang beginnt, wenn die Eingangswelle die Exzentrischhülse antreibt, wodurch die Bahnbewegung der zykloidalen Scheibe entsteht. Diese Bewegung wechselwirkt mit dem Stiftzahnrad, wodurch ein Rollkontakt entsteht, der die Drehzahl verringert und das Drehmoment erhöht. Die Struktur ermöglicht einen reibungslosen Betrieb bei gleichzeitiger Steuerung unter unterschiedlichen Lastbedingungen.

Während des Betriebs, Mehrere Kontaktpunkte zwischen der zykloidalen Scheibe und dem Pin-Zahnrad helfen, die Last gleichmäßig im System zu verteilen. Dies reduziert lokale Belastungen und unterstützt eine stabile Drehmomentübertragung. Gleichzeitig, Der Rollkontaktmechanismus hilft, die innere Reibung zu reduzieren, wodurch der Reduzierer reibungslos mit geringeren Schwingungspegeln arbeiten kann.

Das Gehäusedesign verwendet Druckguss aus Aluminiumlegierung, um eine kompakte und leichte Struktur zu erreichen. Dies erleichtert die Installation, während gleichzeitig die ausreichende Festigkeit für den kontinuierlichen Betrieb erhalten bleibt. Das vorgeölte Fettsystem vereinfacht die Wartung und hilft, stabile Betriebsbedingungen über längere Dienstzeiten zu gewährleisten.

Horizontaler Mikrozykloidreduzer funktioniert gut in kleinen mechanischen Systemen, Fördermittel, und leichte industrielle Anwendungen. Seine kompakte Größe, Flexible Montageoptionen, und eine stabile Übertragungsleistung ermöglichen die Integration in Systeme mit Platz, Gewicht, und die Zuverlässigkeit muss ausgeglichen sein.
