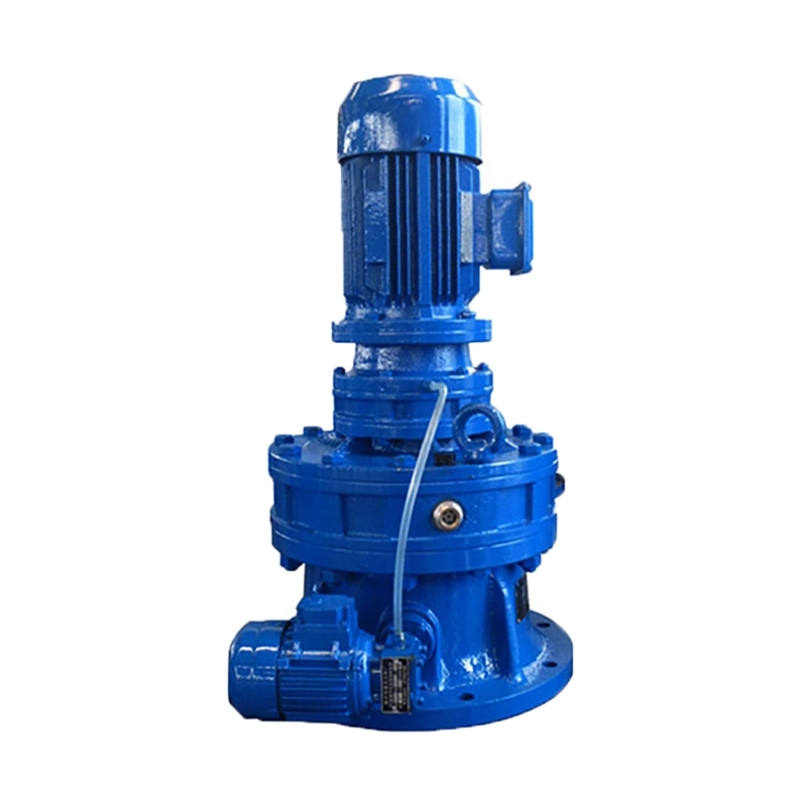

BLD-Serie zykloidaler Schraubradreduzierer
Ein zykloidaler Pinwheel-Reduzierer sorgt für eine kontrollierte Drehzahlreduzierung und einen stabilen Drehmomentausgang durch eine kompakte planetare Getriebestruktur. Es verwendet einen exzentrischen Bewegungsmechanismus, um ein gleichmäßiges Einschalten des Zahnrads zu erzeugen, was hilft, Vibrationen während des Betriebs zu reduzieren. Das Design unterstützt hohe Reduktionsverhältnisse bei begrenztem Raum bei gleichzeitiger stabiler Leistung. Gleichzeitig, Die innere Struktur verteilt die Last gleichmäßig, wodurch der Reduzierer zuverlässig unter variablen Lastbedingungen in kontinuierlichen mechanischen Systemen arbeiten kann.
Produktmerkmale
Alle planetaren zykloidalen Reduzervorrichtungen lassen sich in drei Teile unterteilen:Eingabeteil,Verzögerungsteil und Ausgangsteil.
Die Versetzung an der Eingangswelle ist mit einer 180°C doppelten Exzentrischhülse ausgestattet,ausgestattet mit zwei Kugellagern an der exzentrischen Hülse,die Bildung des H-Zwei-Zykloid-Zahnrad-Mittellochs ist die exzentrische Hülse auf dem Dreharm-Lagerlauf,und durch ein Kördel aus Zykloidzahnrad und einen Stiftzahnring des Zahnrads, der sich einschöpft.,Weniger schlechte Mechanismus zur Reduktion des Zahnnetzes,(um die Reibung zu verringern,im kleinen Verhältnis des Drehzahlreduzers,Die Nadel mit den Nadelzähnen auf dem Zahnradsatz).
Wenn die Eingangswelle mit exzentrischer Hülse eine Woche lang dreht,aufgrund der Profilkurve der Zykloidzahnzahne und durch eine Nadel an den Zahnzähnen begrenzt,die Bewegung des Zykloidzahnrads wird sowohl zur Umdrehung als auch zur Rotation der Flugzeugbewegung,und die Eingangswelle werden eine Woche lang hergestellt,Exzentrischer Sleeve dreht ebenfalls die Woche,Ein Zykloidgetriebe in entgegengesetzter Richtung um eine große Zahndifferenzreduktion wird erreicht, dann mit Hilfe des Pf W Ausgangsmechanismus,Das Zykloidzahnrad dreht sich bei niedriger Geschwindigkeit durch die Stiftwelle,an die Ausgangswelle geleitet,Eine niedrige Ausgangsdrehzahl kann erreicht werden.
Zykloidaler Pinwheel-Reduzerer für Hochübersetzungsgetriebe
Ein zykloidaler Pinwheel-Reduzierer sorgt für eine kontrollierte Drehzahlreduzierung und stabile Drehmomentabgabe durch ein Planetengetriebe. Er verwendet einen exzentrischen Bewegungsmechanismus, um zykloidale Scheiben anzutreiben, diese greifen mit einem Windradring in Verbindung, um ein Differentialzahn zu bilden. Diese Struktur unterstützt eine sanfte Bewegung und sorgt für eine konstante Leistung während des kontinuierlichen Betriebs.
Zykloidale Antriebsstruktur für stabile Bewegungssteuerung
- Das exzentrische Hülsendesign erzeugt eine kontinuierliche Rollbewegung
- Differenziales Zahnnetz unterstützt ein hohes Reduktionsverhältnis
- Mehrpunktkontakt verbessert die Lastverteilung
- Kompakte Struktur unterstützt die Installation bei begrenztem Platz
Der Getriebevorgang beginnt, wenn die Eingangswelle die Exzentrischhülse antreibt. Diese Bewegung erzeugt eine Bahnbewegung der zykloidalen Bandscheibe. Gleichzeitig, Die Scheibe wechselwirkt mit dem Windradring, wodurch eine Kombination aus Rotation und Umdrehung entsteht. Diese Wechselwirkung ermöglicht es dem Reduzierer, innerhalb einer kompakten Struktur ein hohes Reduktionsverhältnis zu erreichen.
Während sich der Mechanismus weiter dreht, Mehrere Zähne bleiben in Kontakt, was hilft, die Last gleichmäßig im Getriebesystem zu verteilen. Dies reduziert lokale Spannungen und hält das Drehmoment unter wechselnden Lastbedingungen stabil. Außerdem, Der rollende Kontakt zwischen den Bauteilen hilft, die innere Reibung zu verringern und einen reibungslosen Betrieb zu gewährleisten.
Das geschlossene Gehäuse schützt die Innenteile und sorgt gleichzeitig für stabile Schmierbedingungen. Diese Struktur hilft, eine gleichmäßige Bewegung zu erhalten und lange Betriebszyklen zu unterstützen. Ein zykloidaler Pinwheel-Reduzierer eignet sich gut in Systemen, die kompaktes Design und stabile Getriebeleistung im Dauerbetrieb erfordern.
Technische Spezifikationen
Branchenanwendungen
-
Bergbau und Schwerindustrie
Crushers, Futterspender, Mühlen, Schwerlast-Förderbänder -
Kautschuk- und Kunststoffmaschinen
Extruder, Mixer, Kalender, Verarbeitungslinien -
Materialhandhabungssysteme
Kartongierung, Füllung, Versiegelung, Förderbandsysteme -
Fördersysteme
Förderbänder, Walzenförderbänder, Transfersysteme, Materialhandhabung
